Ghid complet pentru invertoarele fotovoltaice

Când ne gândim la un sistem fotovoltaic sau la un kit solar, adesea ne concentrăm doar pe panourile solare. Totuși, un sistem complet include și alte componente esențiale, precum cabluri, dispozitive de protecție, sisteme de asistență și monitorizare (contoare inteligente), un sistem de stocare a energiei și, cel mai important, invertorul fotovoltaic.

În acest articol, vom explora în detaliu tot ce ține de invertoarele fotovoltaice, oferind o prezentare cuprinzătoare a tuturor aspectelor esențiale despre această componentă fundamentală a unui sistem fotovoltaic.

Cuprins

1. 1. Ce este invertorul fotovoltaic și ce funcții îndeplinește acesta

1. 1. Caracteristicile unui invertor fotovoltaic

1. 1. Cum funcționează un invertor fotovoltaic

1. 1. Luminile unui invertor

1. 1. Sarcinile unui invertor fotovoltaic

1. 1. Ce trebuie să știi despre dimensiunea invertoarelor solare

1. 1. Tipurile de invertoare fotovoltaice

      • • Invertoare solare pentru sisteme conectate la rețea
      • • Invertoare fotovoltaice pentru sisteme independente

1. 1. Invertoare fotovoltaice de 3 kW și 6 kW

1. 1. Prețurile unui invertor fotovoltaic

1. 1. Ce tip de invertor fotovoltaic să aleg?

1. 1. Întrebări frecvente

Ce este invertorul fotovoltaic și ce funcții îndeplinește acesta

Invertorul fotovoltaic este componenta centrală a unui sistem fotovoltaic, deoarece permite transformarea energiei solare captate de panouri în energie electrică utilizabilă în locuință. Energia produsă de panourile solare este sub formă de curent continuu (DC), care nu este potrivit pentru utilizarea casnică. De aceea, invertorul fotovoltaic converteste curentul continuu (DC) în curent alternativ (AC), făcând energia disponibilă pentru consumul zilnic.

Pe lângă funcția esențială de conversie, invertoarele fotovoltaice au rolul de a optimiza producția de energie generată de panourile solare, asigurând cel mai mare randament posibil pentru sistem. De asemenea, aceste dispozitive au o durată de viață de aproximativ 10 ani, datorită posibilității de înlocuire a componentelor electronice.

Cu toate acestea, invertoarele fotovoltaice necesită întreținere adecvată și protecție împotriva posibilelor defecțiuni și atacurilor cibernetice.

Caracteristicile unui invertor fotovoltaic

Am discutat despre importanța invertoarelor în cadrul unui sistem fotovoltaic. Acum vom detalia câteva dintre caracteristicile esențiale ale acestor dispozitive:

• • Conversia curentului: Principala funcție a unui invertor fotovoltaic este de a converti curentul continuu (DC) produs de panourile solare în curent alternativ (AC), necesar pentru alimentarea locuinței.

• • Optimizarea producției de energie: Invertoarele fotovoltaice ajută la maximizarea performanței sistemului prin optimizarea producției de energie a panourilor solare, asigurând astfel o eficiență optimă.

• • Dispozitive de protecție: Acestea sunt echipate cu dispozitive de protecție care asigură siguranța sistemului solar. Ele intervin în cazul unor defecțiuni sau scurtcircuite, prevenind daunele potențiale.

• • Monitorizarea instalației: Dispozitivele de protecție integrate în invertoare permit monitorizarea întregului sistem fotovoltaic, detectând orice defecțiuni sau dereglări în producția de energie electrică.

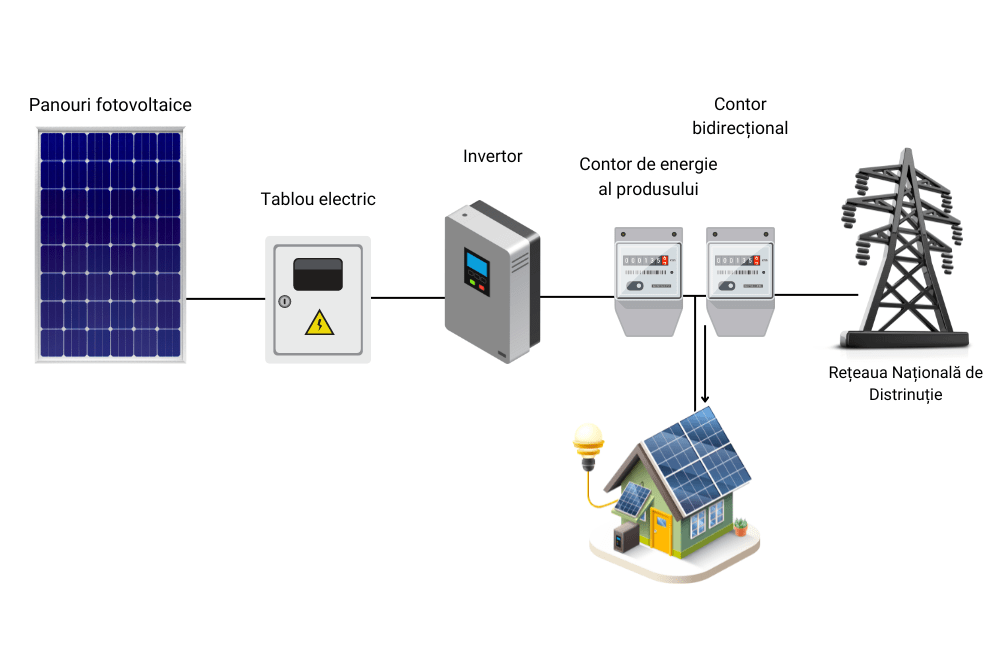

Cum funcționează un invertor fotovoltaic

După ce am explicat principalele funcții ale unui invertor fotovoltaic, să vedem în detaliu cum funcționează acesta.

Panourile solare fotovoltaice captează lumina solară și o transformă în energie electrică. Invertorul fotovoltaic joacă un rol crucial în orice sistem solar, deoarece convertește curentul continuu produs de panouri în curent alternativ. Energia astfel transformată este direcționată către invertoare, care fac posibilă utilizarea electricității generate de soare în locuințele noastre.

Este important să avem în vedere câteva aspecte înainte de instalarea unui invertor fotovoltaic:

• • Funcționarea corectă a circuitelor electrice din locuință.

• • Amplasarea invertorului fotovoltaic.

• • Conexiunile electrice dintre invertor și panoul electric al casei.

• • Dimensiunea invertorului.

Din aceste motive, este recomandat să apelăm la profesioniști în domeniu pentru a asigura o instalare corectă și eficientă. La ElectricUp colaborăm cu peste o sută de instalatori fotovoltaici autorizați, pregătiți să vă ajute la instalarea sistemului fotovoltaic și să răspundă tuturor întrebărilor legate de acest proces.

Luminile unui invertor

Fiecare invertor fotovoltaic este echipat cu trei lumini LED diferite (albastru, verde și roșu) care oferă informații esențiale despre starea și performanța sistemului.

Iată ce semnifică fiecare dintre aceste lumini:

• • Lumina albastră aprinsă: indică faptul că invertorul fotovoltaic comunică cu aplicația de monitorizare.

• • Lumina verde aprinsă: indică faptul că sistemul produce energie.

• • Lumina verde intermitentă: indică faptul că sistemul este alimentat pe partea de curent alternativ, dar nu produce energie.

• • Lumina roșie aprinsă: indică o eroare de sistem.

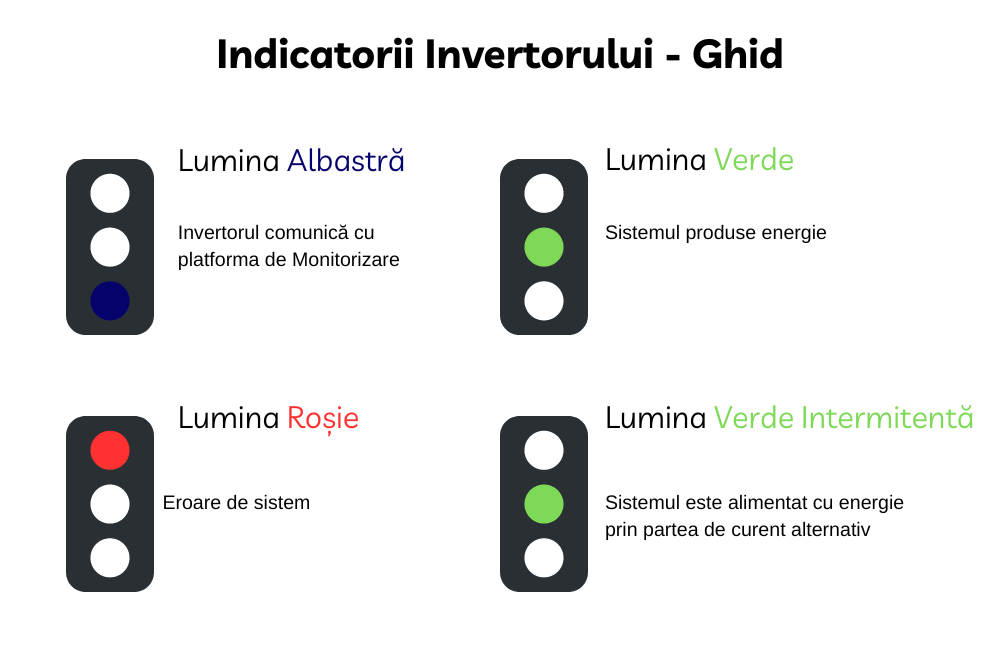

Infograficul de mai jos rezumă principalele semnificații ale indicatorilor invertorului solar:

În cazul în care invertorul dumneavoastră nu pornește, am scris un articol special pentru a vă ajuta să rezolvați această problemă.

Sarcinile unui invertor fotovoltaic

Invertoarele fotovoltaice au o serie de sarcini complexe, dincolo de simpla conversie a curentului. Acestea includ:

• • Optimizarea producției de energie: Invertoarele se adaptează la fluctuațiile de iradiere și temperatură ale panourilor solare pentru a extrage puterea maximă posibilă. Acest proces se realizează prin identificarea și menținerea „punctului de putere maximă” (MPP), optimizând astfel performanța sistemului fotovoltaic.

• • Monitorizare și siguranță: Invertoarele monitorizează constant eficiența sistemului și detectează orice anomalie. Dacă apar probleme în rețea, acestea pot opri sistemul din motive de siguranță sau îl pot ajusta conform cerințelor operatorului, protejând astfel rețeaua.

• • Dispozitive de siguranță: Invertoarele pot întrerupe în siguranță fluxul de curent de la panouri, prevenind formarea de arcuri electrice periculoase în timpul întreținerii sau defecțiunilor, asigurând astfel un mediu de lucru mai sigur.

• • Comunicare: Invertoarele oferă interfețe pentru controlul, monitorizarea și configurarea parametrilor. Datele colectate pot fi trimise la aparate de înregistrare a datelor și transmise pe portaluri online pentru analiză, permițând un control complet și o gestionare eficientă a sistemului fotovoltaic.

Ce trebuie să știi despre dimensiunea invertoarelor solare

Alegerea dimensiunii corecte a invertorului fotovoltaic pentru sistemul tău este crucială pentru a asigura o funcționare eficientă. Pentru a determina specificațiile corecte ale unui invertor fotovoltaic, este esențial să iei în considerare aspecte tehnice și de mediu.

Un element cheie este gestionarea tensiunii, care depinde de numărul de module conectate în serie și de condițiile de funcționare. Este important să știi numărul maxim de module care pot fi conectate în serie într-un șir, ceea ce determină tensiunea maximă generată de șirul respectiv. De asemenea, trebuie să iei în considerare numărul maxim de șiruri pe care invertorul le poate accepta.

De exemplu, într-un sistem fotovoltaic format din 12 module conectate în serie, este esențial să calculezi tensiunea maximă a șirului de module și să verifici dacă aceasta nu depășește capacitatea maximă de intrare a invertorului. Această procedură asigură o funcționare eficientă și sigură a sistemului fotovoltaic.

Tipurile de invertoare fotovoltaice

Pe lângă specificațiile de tensiune și string, este important să înțelegi tipurile de invertoare fotovoltaice disponibile pe piață. Aceasta te va ajuta să selectezi invertorul potrivit pentru nevoile tale specifice.

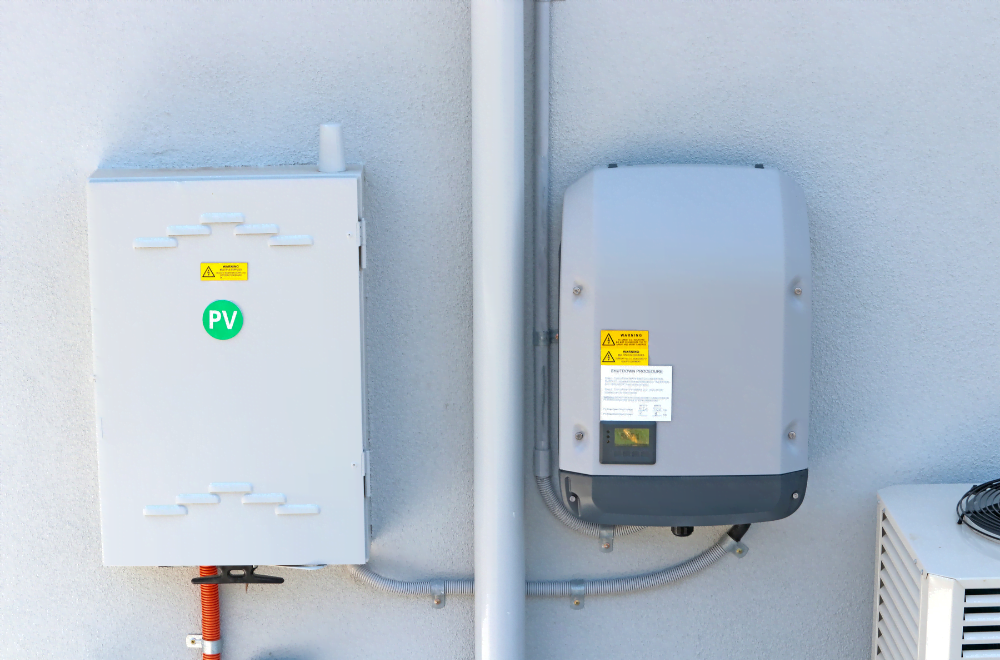

Invertoare solare pentru sisteme conectate la rețea

Invertoarele pentru sisteme fotovoltaice conectate la rețea transformă energia solară generată de panouri în energie electrică, cu posibilitatea de a reintroduce surplusul de energie în rețea și de a obține o compensație financiară. Pe piață există patru tipuri principale de invertoare conectate la rețea:

1. 1. Invertoare de tip string (în șir): Aceste invertoare sunt cele mai utilizate și rentabile, fiind lipsite de mentenanță și consum de timp. Ele sunt ideale pentru zonele cu iradiere solară constantă și fără umbrire.

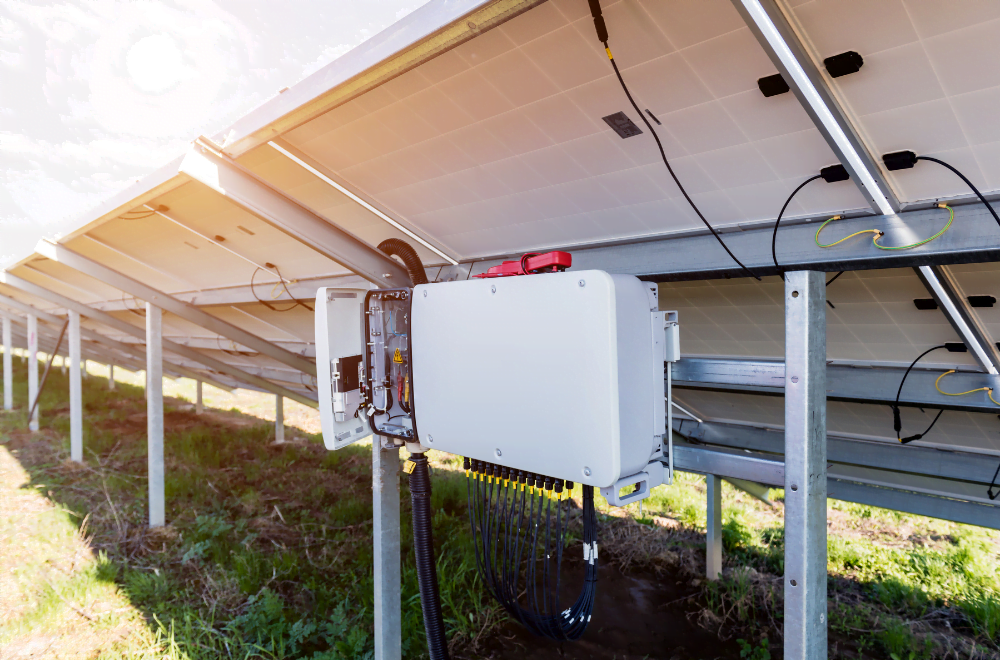

1. 1. Invertoare centralizate: Utilizate în sistemele de mari dimensiuni, aceste invertoare conectează modulele fotovoltaice în serie pentru a forma rețele de până la 1000 V. Dezavantajul lor este imposibilitatea de a monitoriza performanța fiecărui panou individual și limitarea utilizării în caz de umbrire.

1. 1. Microinvertoare: Instalate pe fiecare panou solar individual, microinvertoarele transformă energia în curent alternativ. Avantajele includ monitorizarea performanței fiecărui panou, scăderea consumului de energie și ușurința extinderii sistemului fotovoltaic.

1. 1. Invertoare hibride: Acestea combină funcțiile unui invertor string cu cele de stocare a energiei, asigurând încărcarea și descărcarea bateriilor fotovoltaice.

Invertoare fotovoltaice pentru sisteme independente

Sistemele fotovoltaice autonome nu sunt conectate la rețeaua electrică externă și necesită o baterie pentru stocarea energiei produse de modulele fotovoltaice. Invertoarele pentru aceste sisteme extrag energia din baterie și o transformă în curent alternativ, făcând-o utilizabilă în locuință.

Aceste invertoare sunt utilizate în zone cu acces limitat sau inexistent la o conexiune electrică externă, precum cabanele de munte sau vehiculele recreative (rulote, bărci).

Invertoarele pentru sistemele izolate funcționează similar celor hibride, dar caracteristica distinctivă este capacitatea de a crea propria rețea electrică, eliminând dependența de o conexiune externă.

Invertoare fotovoltaice de 3 kW și 6 kW

Invertoarele fotovoltaice de 3 kW și 6 kW sunt printre cele mai căutate. Numărul de panouri solare care pot fi conectate la aceste invertoare depinde de puterea modulelor fotovoltaice individuale și de tensiunea întregului sistem.

De exemplu, utilizând module fotovoltaice de 300 W fiecare, putem conecta până la 10 panouri în serie pentru a obține o tensiune de 300 V DC și 20 de panouri pentru a obține o tensiune de 600 V.

Trebuie să reținem că dimensiunea unui sistem fotovoltaic depinde de mulți factori, precum spațiul disponibil, orientarea panourilor, umbrele și alți factori tehnici. De regulă, un invertor fotovoltaic poate asigura conversia unei puteri de aproximativ 1/1,5 ori mai mare decât puterea sa nominală. Este important să alegem un invertor cu o putere nominală mai mică decât puterea maximă a sistemului, deoarece condițiile ideale de laborator nu sunt întotdeauna disponibile în realitate.

Recomandăm consultarea unui expert pentru a identifica cel mai potrivit invertor pentru cerințele tale specifice.

Prețurile unui invertor fotovoltaic

Alegerea unui invertor solar fotovoltaic necesită o evaluare atentă, deoarece aceasta influențează direct performanța și profitabilitatea sistemului. Există o varietate de opțiuni pe piață, cu o gamă largă de prețuri reflectând diferiți factori determinanți.

Cât costă invertoarele fotovoltaice?

Costurile invertoarelor fotovoltaice pot varia semnificativ. Prețurile pot începe de la aproximativ 1500-2000 LEI pentru microinvertoare și pot ajunge până la 24000 LEI pentru invertoare trifazate de putere mare, cum ar fi cele de 50 kW.

Această gamă largă de prețuri este influențată de mai mulți factori cheie:

• • Puterea: Puterea nominală a invertorului este un factor principal care influențează prețul. Invertoarele mai puternice, capabile să gestioneze sarcini mai mari, tind să fie mai scumpe decât cele cu putere mai mică.

• • Calitatea: Calitatea construcției și reputația producătorului pot avea un impact semnificativ asupra prețului. Invertoarele de la branduri renumite, cu o experiență dovedită pe piață, sunt de obicei mai scumpe decât cele de la branduri mai puțin cunoscute sau de calitate inferioară.

• • Tipul de invertor: Există diverse tipuri de invertoare, inclusiv monofazate, trifazate, hibride și microinvertoare. Fiecare tip are caracteristici și funcționalități specifice care influențează prețul. De exemplu, invertoarele hibride, care combină funcțiile fotovoltaice și de stocare a energiei, sunt în general mai scumpe decât invertoarele convenționale.

Pentru a oferi un exemplu concret, un invertor de 4 kW poate costa între 3000 LEI și 6000 LEI cu taxe incluse. Dacă optezi pentru un invertor hibrid cu aceeași putere de ieșire, prețul poate varia între 4500 și 8000 LEI, în funcție de brand și de specificațiile produsului.

Alegerea unui invertor fotovoltaic ar trebui să fie determinată de o evaluare completă a cerințelor sistemului, calității produsului și considerentelor financiare pe termen lung. Investiția într-un invertor de calitate poate asigura performanță sigură și durabilă pe întreaga perioadă de viață a sistemului fotovoltaic.

Ce tip de invertor fotovoltaic să aleg?

Alegerea invertorului potrivit pentru sistemul tău fotovoltaic implică luarea în considerare a mai multor factori pentru a lua cea mai informată și avantajoasă decizie. Odată ce ai toate informațiile despre sistemul tău fotovoltaic și despre locuința ta, trebuie să știi cum să alegi invertorul.

Invertorul reprezintă o investiție semnificativă, constituind cel puțin 10% din costul total al sistemului fotovoltaic. De aceea, este esențial să găsești cea mai bună opțiune pentru nevoile tale specifice. Un prim pas important este înțelegerea clară a puterii sistemului, deoarece alegerea invertorului va depinde în principal de acest factor.

Totuși, selecția invertorului ideal nu se limitează doar la puterea sistemului. Este la fel de important să iei în considerare și alte aspecte tehnice, cum ar fi eficiența energetică a invertorului, fiabilitatea în timp, funcția de monitorizare și control de la distanță, precum și compatibilitatea cu sistemul fotovoltaic sau normele naționale.

În plus, este recomandat să evaluezi cu atenție opțiunile disponibile pe piață, comparând caracteristicile, performanțele și prețurile diferitelor modele de invertoare. Consultarea unui profesionist sau a unui instalator cu experiență în domeniul fotovoltaic poate fi de mare ajutor pentru a obține sfaturi personalizate și sprijin în selectarea invertorului potrivit pentru nevoile și bugetul tău.

Investind timp în cercetarea și evaluarea opțiunilor disponibile, poți obține beneficii semnificative pe termen lung, asigurând funcționarea optimă a sistemului tău fotovoltaic și maximizând randamentul investiției tale.

Întrebări frecvente

1. Ce este un invertor fotovoltaic?

Un invertor fotovoltaic este un dispozitiv care transformă curentul continuu (DC) generat de panourile solare în curent alternativ (AC), utilizabil în locuințe.

2. De ce este important un invertor fotovoltaic?

Invertorul fotovoltaic este esențial pentru a putea folosi energia produsă de panourile solare în locuință, transformând curentul continuu în curent alternativ.

3. Ce tipuri de invertoare fotovoltaice există?

Există mai multe tipuri de invertoare fotovoltaice, inclusiv invertoare monofazate, trifazate, hibride și microinvertoare.

4. Cum aleg dimensiunea corectă a unui invertor fotovoltaic?

Dimensiunea corectă a unui invertor fotovoltaic se determină prin evaluarea specificațiilor tehnice și a condițiilor de funcționare, inclusiv numărul de module conectate în serie și tensiunea maximă generată de șirul de module.

5. Ce prețuri au invertoarele fotovoltaice?

Prețurile invertoarelor fotovoltaice variază în funcție de puterea nominală, calitatea construcției și tipul de invertor, pornind de la aproximativ 1500-2000 LEI pentru microinvertoare și ajungând până la 24000 LEI pentru invertoare trifazate de putere mare.

6. Cum pot alege cel mai potrivit invertor pentru sistemul meu fotovoltaic?

Alegerea invertorului potrivit se bazează pe o evaluare detaliată a cerințelor sistemului, a eficienței energetice, fiabilității și funcționalităților oferite de diverse modele de invertoare, precum și pe consultarea unui expert în domeniu.

Investind timp și resurse în alegerea corectă a invertorului fotovoltaic, poți asigura performanța optimă și durabilitatea sistemului tău fotovoltaic, obținând astfel cele mai bune rezultate pe termen lung.
