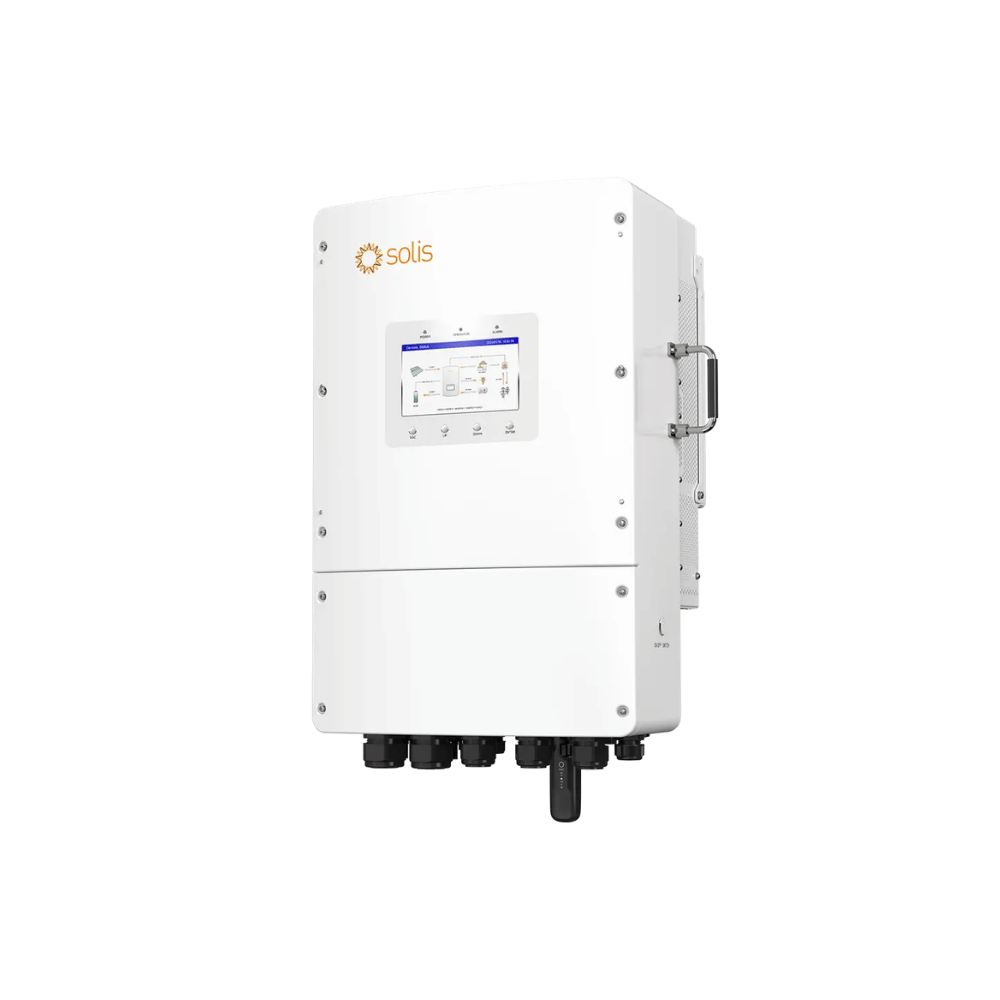

Invertor trifazat hibrid SOLIS S6-EH3P12K02-NV-YD-L 12 kW

Descriere

Invertor trifazat hibrid SOLIS S6-EH3P12K02-NV-YD-L 12 kW este un invertor de joasă tensiune destinat sistemelor fotovoltaice trifazate cu stocare. Cu o putere nominală de 12 kW și compatibilitate cu baterii Low Voltage 48V, modelul permite gestionarea inteligentă a energiei produse de panourile fotovoltaice, a consumului, bateriei și rețelei electrice.

Modelul S6-EH3P12K02-NV-YD-L face parte din seria Solis Solarator S6-EH3P(5-18)K02-NV-YD-L și oferă funcții avansate pentru aplicații rezidențiale de putere mare și sisteme comerciale. Invertorul suportă supradimensionarea câmpului fotovoltaic, sarcini trifazate dezechilibrate, generator, cuplare AC și DC, funcționare off-grid și conectarea în paralel a mai multor unități.

Caracteristici principale

• Invertor hibrid trifazat
• Producător: Solis
• Model: S6-EH3P12K02-NV-YD-L
• Putere nominală AC: 12 kW
• Sistem de baterii Low Voltage 48V
• Interval tensiune baterie: 40 – 60 V
• Curent maxim de încărcare/descărcare baterie: 250 A
• Compatibil cu baterii Li-ion și plumb-acid acceptate de producător
• 2 MPPT-uri
• Putere maximă recomandată a câmpului fotovoltaic: 24 kW
• Putere PV maximă utilizabilă: 19,2 kW
• Tensiune maximă intrare PV: 1000 V
• Funcție Backup / UPS
• Timp de comutare Backup sub 10 ms pentru un singur invertor
• Suprasarcină de până la 200% timp de 10 secunde în regim off-grid
• Suport pentru sarcini trifazate dezechilibrate
• Compatibilitate cu generator
• Suport pentru cuplare AC și DC
• Funcționare PV-only în regim off-grid
• Maximum 6 invertoare în paralel în configurația standard
• Smart Load Management
• Ecran LCD industrial de 7 inch
• WiFi, LAN și Bluetooth
• Grad de protecție IP66

Avantaje

• Putere nominală de 12 kW pentru instalații trifazate
• Compatibilitate cu sisteme de stocare Low Voltage 48V
• Curent de încărcare și descărcare de până la 250 A
• Permite supradimensionarea câmpului fotovoltaic
• Putere fotovoltaică recomandată de până la 24 kW
• Două MPPT-uri pentru flexibilitate în configurarea panourilor
• Funcție Backup cu transfer rapid
• Suport pentru sarcini trifazate dezechilibrate
• Integrare cu generator pentru autonomie suplimentară
• Management inteligent al sarcinilor
• Posibilitate de extindere prin conectarea mai multor invertoare
• Monitorizare și control prin SolisCloud
• Protecție IP66

Sistem hibrid trifazat cu stocare

SOLIS S6-EH3P12K02-NV-YD-L gestionează fluxurile de energie dintre panourile fotovoltaice, baterie, consumatorii instalației și rețeaua electrică. Energia produsă poate fi utilizată direct pentru consum, direcționată către baterie sau gestionată în raport cu rețeaua, în funcție de configurația și setările sistemului.

Energia acumulată în baterie poate fi utilizată ulterior pentru creșterea gradului de autoconsum sau pentru alimentarea circuitelor de rezervă atunci când rețeaua electrică nu este disponibilă.

Compatibilitate cu baterii 48V

Invertorul este proiectat pentru sisteme de baterii Low Voltage, cu un interval de tensiune cuprins între 40 și 60 V. Pentru modelul de 12 kW, curentul maxim de încărcare și descărcare este de 250 A.

Sunt acceptate baterii Li-ion și plumb-acid compatibile, iar comunicația cu sistemul BMS se realizează prin CAN sau RS485. Compatibilitatea trebuie verificată pentru modelul exact de baterie utilizat.

Putere fotovoltaică de până la 24 kW

Pentru varianta S6-EH3P12K02-NV-YD-L de 12 kW, producătorul recomandă un câmp fotovoltaic de până la 24 kW. Puterea PV maximă utilizabilă de invertor este de 19,2 kW.

Tensiunea maximă de intrare PV este de 1000 V, tensiunea nominală este de 550 V, iar intervalul de funcționare MPPT este cuprins între 200 și 850 V.

2 MPPT-uri

Invertorul dispune de 2 MPPT-uri, oferind flexibilitate în proiectarea câmpului fotovoltaic și posibilitatea gestionării unor grupuri de panouri cu orientări sau condiții de expunere diferite.

Funcție Backup și UPS

SOLIS S6-EH3P12K02-NV-YD-L oferă o ieșire Backup cu o putere nominală de 12 kW. În cazul întreruperii rețelei, sistemul poate continua alimentarea consumatorilor conectați la circuitul de rezervă, în funcție de energia disponibilă și configurația instalației.

Pentru un sistem format dintr-un singur invertor, trecerea de la modul on-grid la modul off-grid se realizează în mai puțin de 10 ms.

Suprasarcină în regim off-grid

În regim off-grid, invertorul poate furniza temporar o putere aparentă de până la 200% din puterea nominală timp de 10 secunde. Această capacitate facilitează pornirea consumatorilor cu cerințe ridicate de putere la pornire, precum motoare, pompe de apă sau aparate de climatizare.

Sarcini trifazate dezechilibrate

Seria permite alimentarea sarcinilor trifazate dezechilibrate. Pentru modelul de 12 kW, fiecare fază poate furniza până la 50% din puterea nominală a invertorului, în limitele prevăzute de producător.

Compatibilitate cu generator

Invertorul permite integrarea unui generator ca sursă suplimentară de energie. Pentru varianta de 12 kW, puterea maximă de intrare pe partea de generator este de 12 kW.

Seria oferă mai multe metode de conectare și control automat al generatorului, ceea ce permite configurarea unor sisteme cu autonomie extinsă.

Cuplare AC și DC

S6-EH3P12K02-NV-YD-L suportă atât cuplare DC, cât și cuplare AC. Această caracteristică oferă flexibilitate pentru realizarea sistemelor fotovoltaice noi sau extinderea unor instalații existente cu funcții de stocare.

Funcționare off-grid

Seria suportă funcționarea în regim off-grid și permite inclusiv funcționare PV-only off-grid în configurațiile compatibile, reducând necesitatea utilizării permanente a unei baterii pentru anumite aplicații.

Management inteligent al sarcinilor

Funcția Smart Load Management permite prioritizarea consumatorilor importanți pentru utilizarea eficientă a energiei disponibile și extinderea perioadei de alimentare a sarcinilor critice.

Nivelul de rezervă al bateriei poate fi configurat, astfel încât o parte din energia stocată să fie păstrată pentru alimentarea de urgență.

Conectare în paralel

Seria permite conectarea în paralel a până la 6 invertoare în configurația standard, oferind posibilitatea extinderii puterii totale a sistemului.

Pentru un sistem paralel format din până la 6 invertoare, timpul de comutare dintre modul on-grid și off-grid este mai mic de 20 ms.

Monitorizare SolisCloud

Invertorul poate fi integrat în platforma SolisCloud pentru monitorizare și control de la distanță. Platforma permite urmărirea parametrilor sistemului și oferă funcții inteligente pentru optimizarea și diagnosticarea instalației.

Modelul este echipat cu un display LCD de 7 inch și dispune standard de conectivitate WiFi, LAN și Bluetooth, alături de interfețe CAN și RS485.

Eficiență

• Eficiență maximă: 97,5%
• Eficiență europeană: 97,0%
• Eficiență maximă încărcare baterie din PV: 95,0%
• Eficiență maximă încărcare baterie din AC: 94,4%
• Eficiență descărcare baterie: 94,5%

Protecții integrate

• Protecție la supracurent pe ieșire
• Monitorizarea rezistenței de izolație
• Detecție curent rezidual
• Întrerupător PV integrat
• Protecție la polaritate inversă DC
• Protecție anti-islanding
• Protecție la supratensiune DC Type II
• Protecție la supratensiune AC Type II – opțional
• AFCI 2.0 – opțional

Recomandat pentru

• Locuințe cu alimentare trifazată și consum ridicat
• Sisteme fotovoltaice rezidențiale de putere mare
• Sisteme fotovoltaice comerciale
• Sisteme hibride cu baterii Low Voltage 48V
• Stocarea surplusului de energie fotovoltaică
• Creșterea gradului de autoconsum
• Sisteme cu alimentare de rezervă
• Instalații cu sarcini trifazate dezechilibrate
• Sisteme cu generator
• Aplicații off-grid compatibile

Montaj

Invertorul trebuie instalat și configurat de personal calificat, conform documentației tehnice Solis și proiectului instalației fotovoltaice.

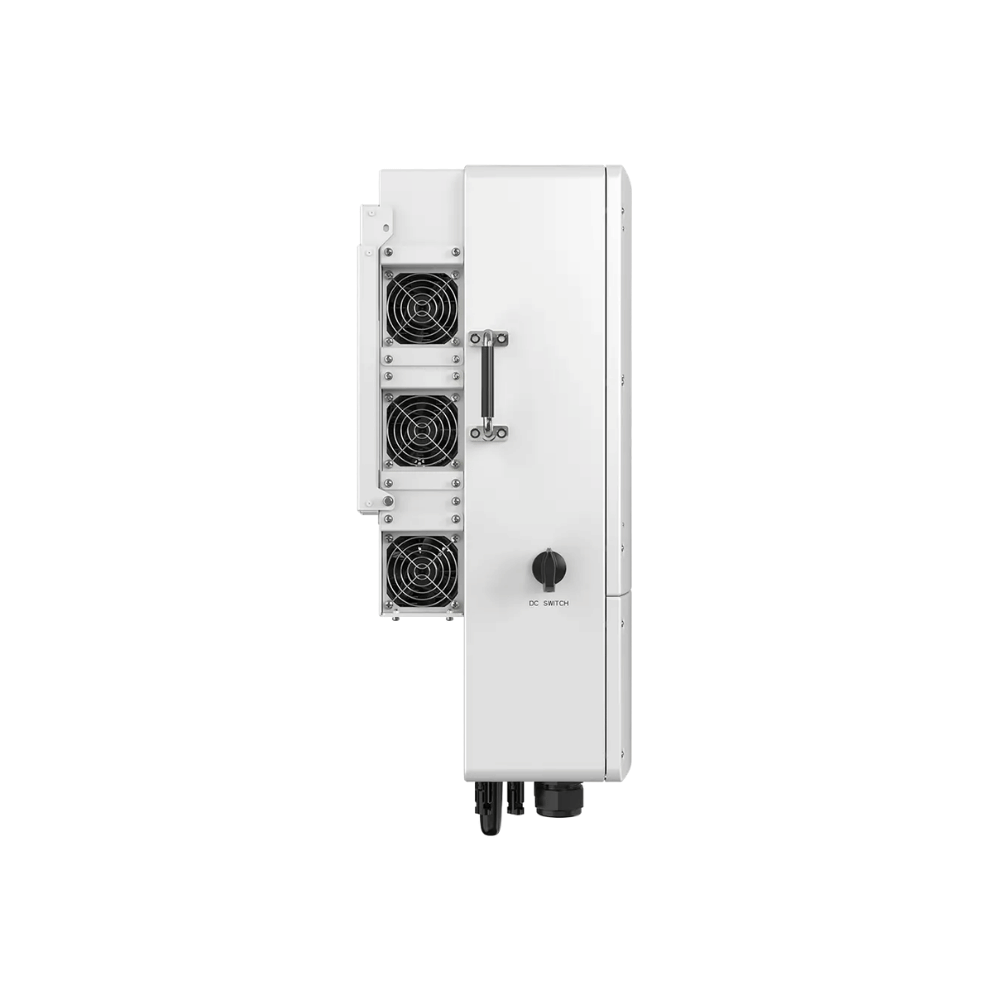

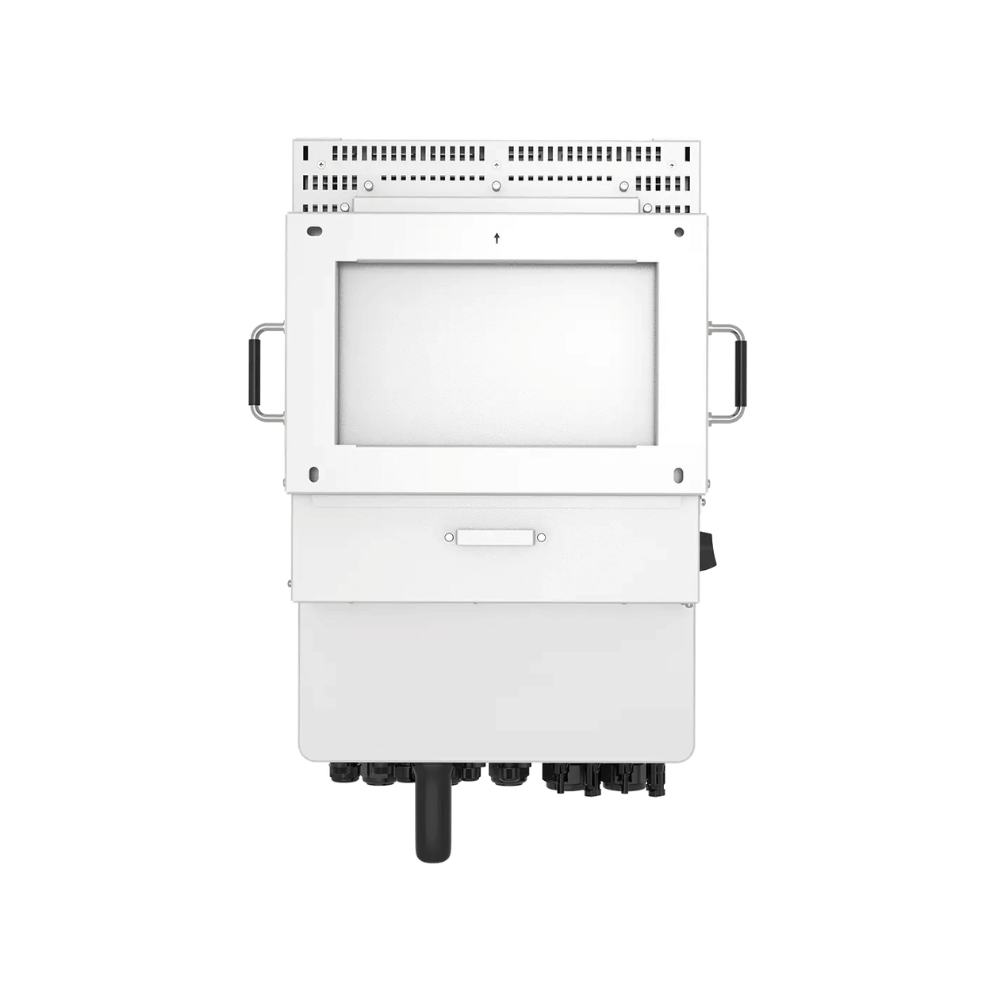

Modelul are dimensiuni de 430 × 660 × 305 mm și o greutate de aproximativ 42 kg. Sistemul utilizează răcire inteligentă cu ventilator și beneficiază de grad de protecție IP66.

Condiții de funcționare

• Temperatură de funcționare: -25°C – +60°C
• Umiditate relativă: 0 – 100%
• Altitudine maximă de operare: 4000 m
• Consum propriu: <30 W
• Nivel de zgomot tipic: <65 dB(A)
• Grad de protecție: IP66

Întreținere

Se recomandă verificarea periodică a conexiunilor electrice, sistemului de răcire, protecțiilor și parametrilor de funcționare. Monitorizarea prin SolisCloud permite urmărirea performanței instalației și identificarea eventualelor alarme.

Disponibil în SEAP / SICAP

Invertorul trifazat hibrid SOLIS S6-EH3P12K02-NV-YD-L 12 kW poate fi achiziționat la cerere și prin platforma SEAP / SICAP, pentru proiecte fotovoltaice destinate instituțiilor publice.

Întrebări frecvente

Ce putere are invertorul SOLIS S6-EH3P12K02-NV-YD-L?
Modelul are o putere nominală de 12 kW.

Este compatibil cu baterii de 48V?
Da. Este un invertor Low Voltage, cu un interval de tensiune al bateriei de 40–60 V.

Care este curentul maxim de încărcare și descărcare?
Pentru modelul de 12 kW, curentul maxim de încărcare și descărcare al bateriei este de 250 A.

Ce putere de panouri fotovoltaice poate fi conectată?
Producătorul recomandă un câmp fotovoltaic de până la 24 kW, iar puterea PV maximă utilizabilă este de 19,2 kW.

Are funcție Backup?
Da. Puterea nominală a ieșirii Backup este de 12 kW, iar pentru un singur invertor timpul de comutare este mai mic de 10 ms.

Poate alimenta sarcini trifazate dezechilibrate?
Da. Seria suportă ieșire trifazată dezechilibrată.

Poate fi conectat la generator?
Da. Modelul permite integrarea și controlul unui generator compatibil.

Se pot conecta mai multe invertoare în paralel?
Da. Seria permite conectarea standard a până la 6 unități în paralel.

Specificații tehnice

De ce să alegi Starbay?

SOLIS S6-EH3P12K02-NV-YD-L combină o putere nominală de 12 kW cu funcționare trifazată, compatibilitate cu baterii Low Voltage, curent de încărcare și descărcare de până la 250 A și posibilitatea utilizării unui câmp fotovoltaic recomandat de până la 24 kW. Funcțiile Backup, generator, Smart Load și conectarea în paralel oferă flexibilitate pentru realizarea unui sistem fotovoltaic performant și extensibil.
