Sisteme fotovoltaice Hibride cu Invertoare Huawei

Invertoare Huawei pentru Sisteme fotovoltaice Hibride – Huawei este o marcă extrem de populară la nivel global, recunoscută pentru performanța sa într-o varietate de domenii, inclusiv telefoane mobile, laptopuri și ceasuri inteligente. În ultimii ani, compania a încercat să pătrundă și pe piața energiei solare, obținând un succes moderat. În prezent, Huawei este considerat un jucător de seamă în această industrie. Odată cu avansul tehnologic și extinderea utilizării sistemelor fotovoltaice, sistemele hibride devin tot mai importante. În acest articol, vom examina soluțiile propuse de Huawei pentru aceste sisteme hibride.

Invertoarele monofazate variază în intervalul de la 2 la 6 kW. În această categorie de dimensiuni, acestea sunt echipate cu 2 MPPT-uri, așa cum este obișnuit. Inițializarea acestora poate fi efectuată prin intermediul modulului WLAN integrat cu aplicația FusionSolar. Ele prezintă o tensiune de pornire foarte scăzută, de 100 V, ceea ce înseamnă că sunt necesare cel puțin 3 module solare actuale pentru a porni MPPT-ul.

Versiunile trifazate sunt disponibile în intervalul de la 3 la 10 kW. Având un design foarte similar cu versiunile monofazate, acestea pot fi, de asemenea, instalate cu ajutorul aplicației FusionSolar, însă pentru conectarea la internet este necesară instalarea dispozitivului Smart Dongle-WLAN-FE, care este inclus în cutie, sau a echivalentului său 4G, care poate fi achiziționat separat. Tensiunea de pornire a acestora este dublă, 200 V, astfel încât numărul minim de module fotovoltaice necesare este, de asemenea, de 6. De asemenea, dispozitivul este echipat pentru PID – reducerea potențialelor degradări induse. Este cunoscut faptul că electronii părăsesc celulele fotovoltaice aproape de partea negativă a șirurilor. Recuperarea PID încearcă să elimine acest lucru: „reîncarcă” acești electroni cu polaritate inversă în timpul nopții, crescând astfel eficiența și durata de viață a sistemului.

Inima sistemelor hibride este bateria: Huawei Luna este disponibilă într-o gamă largă. Cea mai mică unitate are o capacitate de 5 kWh și este formată dintr-un singur modul de baterii, dar puteți conecta până la trei astfel de module împreună pentru a obține 15 kWh. Dacă nu este suficient, puteți dubla sistemul, aducând astfel capacitatea totală la 30 kWh. Controlul încărcării acestor module este realizat de un BMS, care este întotdeauna esențial pentru un astfel de sistem.

În situația unei pene de curent, cutia de back-up asigură izolarea galvanică a rețelei, în timp ce circuitul de back-up poate continua să funcționeze fără întrerupere. Acest dispozitiv comunică, de asemenea, cu invertorul, permițându-i să primească un semnal pentru a nu se opri atunci când rețeaua este întreruptă, ci să continue să funcționeze pe baza bateriilor sau a energiei fotovoltaice. Funcția de back-up poate furniza o putere de 5 kVA pentru versiunile monofazate și 3,3 kVA pentru cele trifazice. Regretabil, dispozitivul nu dispune de capacitate pentru un back-up trifazat și poate alimenta doar circuite de back-up monofazate.

Prezența unui contor inteligent este esențială pentru funcționarea corectă a bateriilor: varianta monofazată este disponibilă sub forma modelului DDSU666-H, în timp ce cea trifazată este oferită ca modelul DTSU666-HW. În ambele cazuri, pachetul include, de asemenea, CT-urile necesare pentru măsurători și un cablu RS485 de 10 m pentru comunicarea între invertor și contor. Dispozitivul măsoară consumul curent al casei, permițând controlul cantității de energie încărcată în baterii prin comparație cu datele de producție ale invertorului.

Funcții

Invertoarele hibride Huawei vin echipate cu patru moduri de operare:

1. • Autoconsum maxim

• • Tarifare pe perioada de utilizare

• • Alimentare completă de la rețea

• • Funcționare complet off-grid

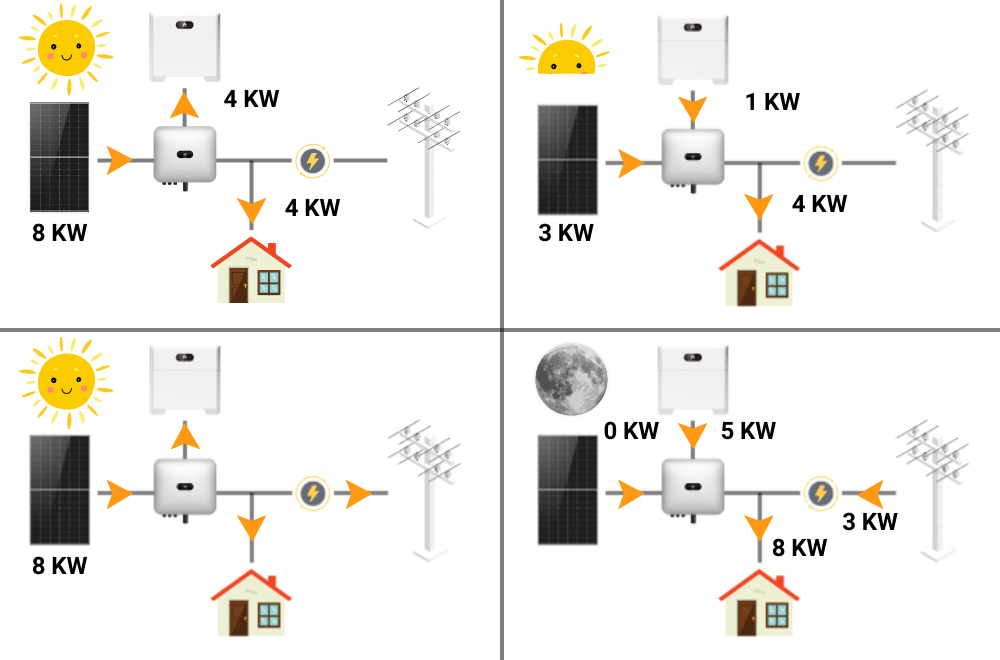

Autoconsum maxim

Această configurare permite utilizarea cât mai eficientă a energiei generate local, acesta fiind principalul obiectiv al sistemelor hibride. În această situație, în cazul unui excedent de producție, sistemul va încărca bateriile cât mai mult timp posibil. Odată ce acestea sunt complet încărcate, surplusul de energie este exportat în rețea, similar cu sistemele convenționale. Atunci când sistemul fotovoltaic nu produce suficientă energie pentru a satisface necesarul casei, bateriile intervin în primul rând, iar apoi, după ce acestea sunt și ele descărcate, se poate achiziționa energie din rețea.

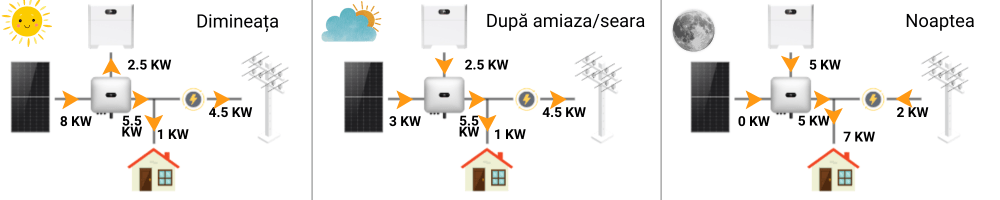

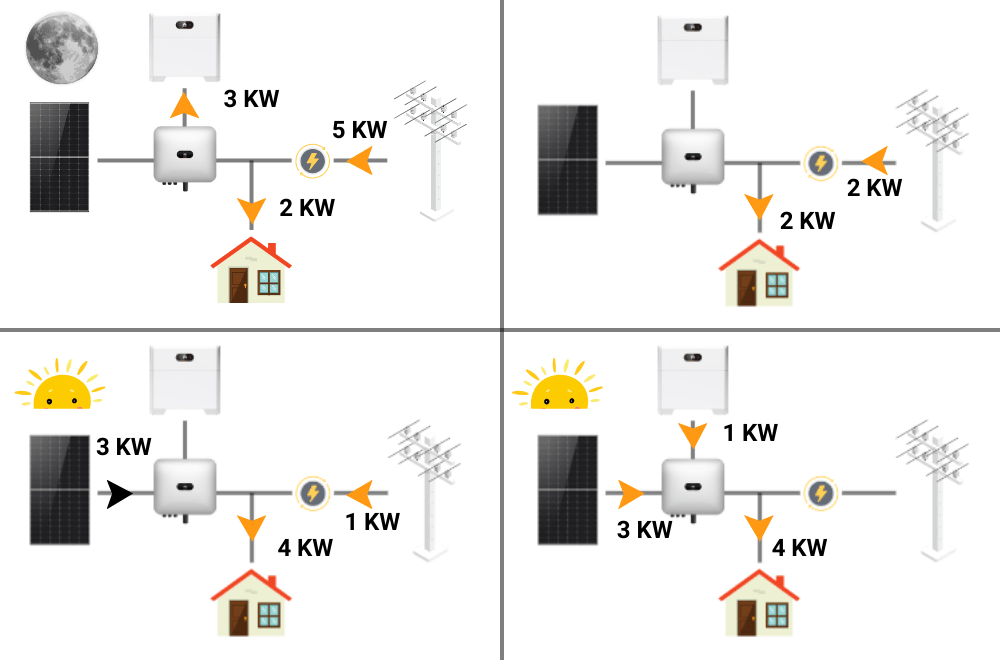

Preț pe perioada de utilizare

În unele țări, costul energiei variază în funcție de perioada din zi sau din an. Sistemul poate fi programat să achiziționeze energie din rețea în momentele în care tariful este mai scăzut și să exporte energia stocată în baterii atunci când prețurile sunt mai ridicate.

Alimentare completă de la rețea

Acest mod permite supradimensionarea puterii de vârf a curentului continuu, deoarece în cazul în care energia solară produsă în timpul zilei depășește puterea maximă a curentului alternativ a invertorului, bateria va fi încărcată cu energia rămasă. În cazul în care energia furnizată de sistemul fotovoltaic este mai mică decât puterea de ieșire maximă a invertorului, bateria va începe să se descarce pentru a maximiza producția către rețea.

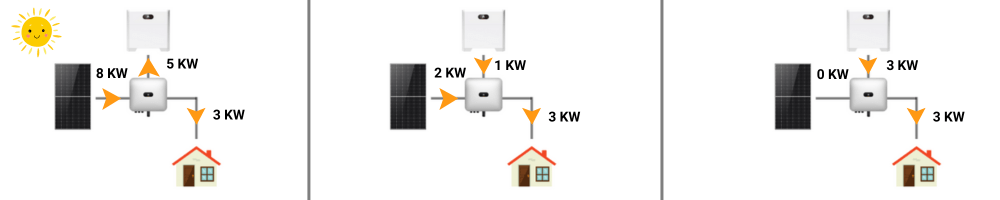

Complet off-grid

În modul Complet off-grid, funcționarea este similară cu setarea „Autoconsum maxim”, cu excepția faptului că cutia de back-up deconectează sistemul de la rețea, astfel încât acesta să funcționeze independent. Invertoarele acceptă acest mod doar la 220/230/240 V pe o singură fază.

Punerea în funcțiune și monitorizarea

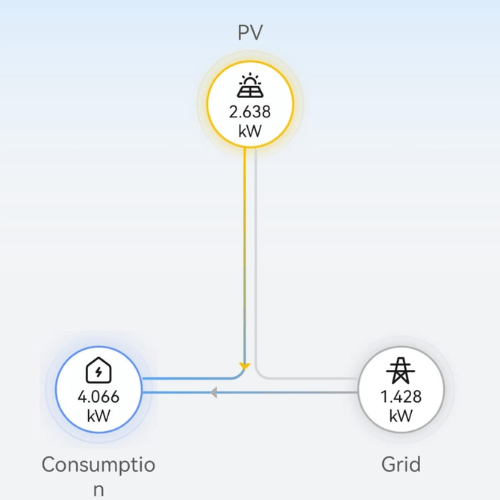

După instalarea sistemului, puteți utiliza aplicația Fusion Solar pentru a inițializa sistemul. Folosind camera telefonului, trebuie să scanați codul de bare de pe partea invertorului pentru a permite telefonului să se conecteze la rețeaua invertorului. La prima conectare, va trebui să introduceți o parolă pentru acces ulterior. Prin intermediul setărilor, îl conectați la rețeaua locală pentru a aduce sistemul online. După configurarea corectă a tuturor parametrilor, veți avea acces la o diagramă schematică a tuturor componentelor sistemului, unde puteți verifica dacă ați urmat toți pașii corect. Dacă comunicația fiecărui dispozitiv este conectată corect, invertorul îi va detecta automat, eliminând necesitatea adăugării lor separat.

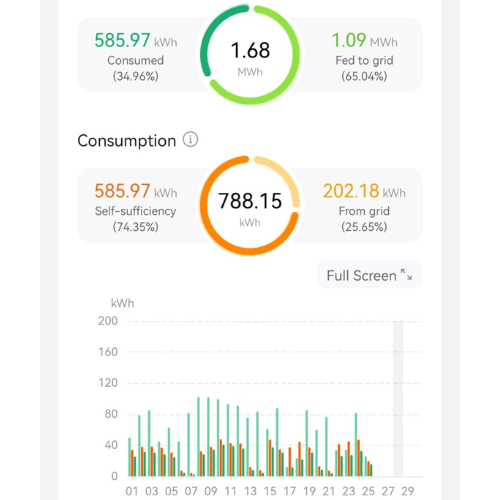

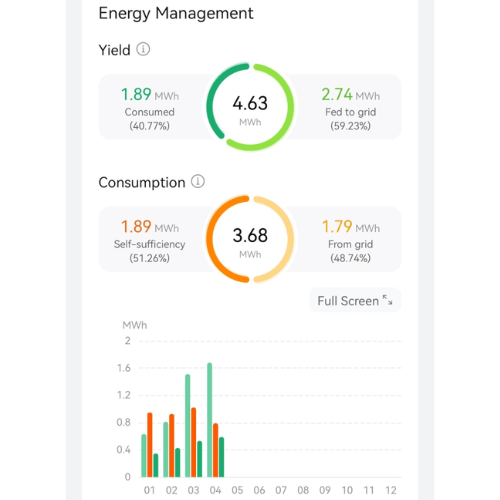

În portalul de monitorizare, aveți posibilitatea să alegeți vizualizările dorite pentru instalațiile electrice pe care le utilizați: o vizualizare sub formă de listă care prezintă performanța actuală a sistemelor și energia totală produsă astăzi. În cadrul vizualizării KIP, puteți accesa indicatorii de sinteză a tuturor instalațiilor: starea tuturor invertoarelor, alarmele, producția totală, indicatorii de mediu și cei financiari.

După adăugarea locației și a utilizatorului, veți avea acces complet de la distanță la invertor, precum și la toate dispozitivele conectate la acesta. Aveți posibilitatea să actualizați software-ul tuturor dispozitivelor de la distanță și să exportați fișierul jurnal, care servește drept bază pentru toate procedurile de garanție. Din acest fișier, producătorul poate extrage toate valorile legate de curentul alternativ și curentul continuu, astfel încât, în cele mai multe cazuri, nu este necesară o intervenție la fața locului pentru a solicita garanția. Puteți, de asemenea, să modificați orice setări sau să generați rapoarte detaliate atât despre invertor, cât și despre baterii.
